LCKX楔块式超越离合器特性及应用：
LCKX系列为单保持架无内外环楔块式超越离合器。必须附加滚动轴承支撑，以承受轴向力与径向力。适于在双动力源高速状态下离合器进行接合和分离或有冲击扭矩的场合。例如：双频发电机，高压空气开关，液 力变矩器等设备上。
若自行制造经热处理的内外环请与我方联络协商(我方也可根据客户要求进行非标设计)。

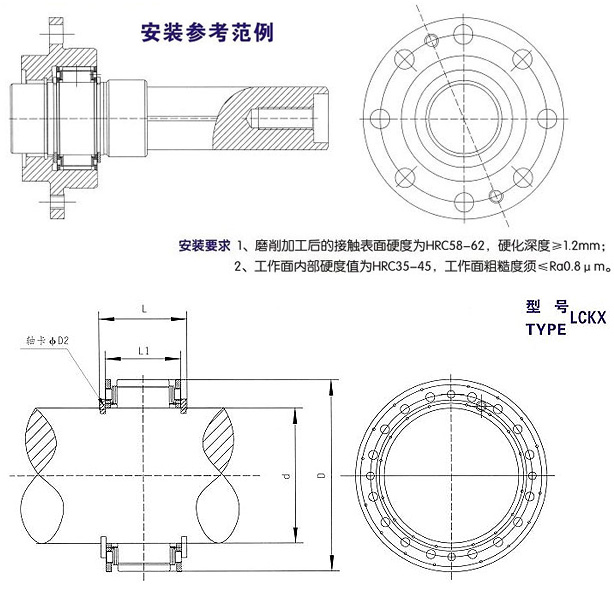

型号 | 额定扭矩 | 超越极-限转速 | 外形尺寸〔mm〕 | 重量 | |||||
内环 | 外环 | d(h7) | D〔js6〕 | D2 | L | L1 | |||
LCK×25 | 54 | 500 | 1750 | 25 | 47 | 25 | 19.4 | 15 | 0.20 |
LCK×30 | 75 | 400 | 1575 | 30 | 52 | 30 | 19.4 | 15 | 0.45 |
LCK×35 | 102 | 390 | 1400 | 35 | 57 | 35 | 19.4 | 15 | 0.53 |
LCK×40 | 165 | 350 | 1260 | 40 | 62 | 40 | 19.4 | 15 | 0.86 |
LCK×45 | 285 | 300 | 1050 | 45 | 67 | 45 | 33.4 | 29 | 1.20 |
LCK×50 | 462 | 250 | 875 | 50 | 72 | 50 | 33.4 | 29 | 1.65 |
LCK×55 | 783 | 230 | 700 | 55 | 77 | 55 | 33.4 | 29 | 2.12 |
LCK×60 | 850 | 200 | 560 | 60 | 82 | 60 | 33.4 | 29 | 2.36 |
LCK×65 | 1050 | 180 | 525 | 65 | 87 | 65 | 40 | 34 | 2.68 |
LCK×70 | 1224 | 180 | 490 | 70 | 92 | 70 | 40 | 34 | 3.02 |
LCK×75 | 1850 | 150 | 455 | 75 | 97 | 75 | 40 | 34 | 3.54 |
LCK×80 | 2140 | 130 | 420 | 80 | 102 | 80 | 40 | 34 | 3.98 |
LCK×85 | 2450 | 105 | 350 | 85 | 107 | 85 | 40 | 34 | 4.36 |
