CK-X 单向离合器(超越离合器)
CK-X 单向离合器(超越离合器)

CK-X 单向离合器(超越离合器)

CK-X型单向离合器由楔块、内外保持架、波形弹簧片和阻力元件组成。与其它超越离合器在内外保持架的作用下,楔块的同步性好,在较小的空间内可以传递较大的扭矩,技术1 此型号须配合内环及外环与润滑油脂及油封。本公司可提供标准形式的内环与外环。
产品详情

特性及应用:

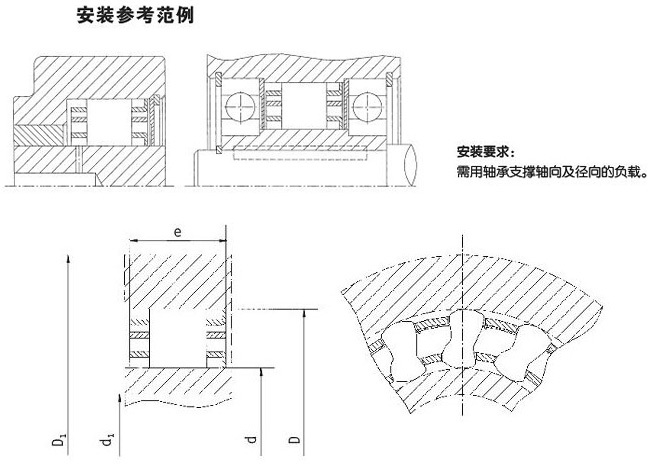

CK-X型单向离合器由楔块、内外保持架、波形弹簧片和阻力元件组成。与其它超越离合器在内外保持架的作用下,楔块的同步性好,在较小的空间内可以传递较大的扭矩,技术1 此型号须配合内环及外环与润滑油脂及油封。本公司可提供标准形式的内环与外环。: 心及工件机壁直接套入,请参考以下规格:接触面表面硬度为HRC60~62,硬化深度须大于 内部硬度为HRC35~45,接触面的表面粗糙度须小于0.8μm,接触面可接受的最大圆25mm。接触面的宽度可小于尺寸“e”。
该型号常用于包装机械、制袋机械、瓦愣纸生产线、减速机、提升机、液力变矩器、电动收割机等机械设备上。


型号

额定扭矩
〔N·m〕

超越极限转速〔r/min〕

外形尺寸〔mm〕

重量
〔 kg 〕

内环

外环

d
+0.008
-0.05

D
+0.013
-0

e

D1

d1

CK-×2238×10.0

50

4300

2150

22.22

38.88

10.0

50

17

0.030

CK-×2744×13.5

95

3450

1700

27.76

44.42

13.5

58

21

0.055

CK-×3047×13.5

99

3150

1550

30.34

47.00

13.5

62

23

0.060

CK-×3148×13.5

127

3000

1500

31.75

48.41

13.5

63

24

0.060

CK-×3584×16.0

220

2500

1250

38.09

54.75

16.0

71

29

0.085

CK-×4157×13.5

179

2300

1150

41.27

57.93

13.5

75

32

0.090

CK-×4461×16.0

290

2150

1050

44.45

61.11

16.0

79

34

0.095

CK-×4966×13.5

245

1900

950

49.72

66.38

13.5

86

38

0.100

CK-×5471×13.5

336

1750

850

54.76

71.42

13.5

92

42

0.110

CK-C×5471×16.0

420

1750

850

54.76

71.42

16.0

92

42

0.130

CK-×5471×21.0

615

1750

850

54.76

71.42

21.0

92

42

0.180

CK-×5471×25.4

792

1750

850

54.76

71.42

25.4

92

42

0.200

CK-×5774×16.0

483

1650

800

57.76

74.42

16.0

98

44

0.110

CK-×6380×21.0

645

1500

750

63.34

80.00

21.0

104

50

0.175

CK-×7288×13.5

540

1300

650

72.22

88.88

13.5

115

56

0.140

CK-×7288×16.0

1023

1300

650

72.22

88.88

16.0

115

56

0.185

CK-×7288×21.0

1023

1300

650

72.22

88.88

21.0

115

56

0.210

CK-×7996×25.4

1630

1200

600

79.70

96.36

25.4

124

61

0.280

CK-×83100×25.4

1645

1150

550

83.34

100.00

25.4

132

65

0.270

CK-×87103×16.0

1000

1100

500

87.30

103.96

16.0

134

67

0.165

CK-×103119×16.0

1290

900

450

103.23

119.89

16.0

155

80

0.205

CK-×123140×25.4

3840

750

400

123.34

140.00

25.4

184

96

0.400

0.205

CK-×123140×25.4

3840

750

400

123.34

140.00

25.4

184

96

0.400
