GCS滚柱式超越离合器

GCS

GCS滚柱式超越离合器系列为滚柱式带拨爪的超越离合器，其内部采用滑动轴承。工作时是主动侧带动从动侧(如安装图所示)一起旋转。在工作时需要内环停止时，可由拨爪机构控制。当挡块挡住拨爪时，从动侧立刻停止，而主动侧则继续运转。
可与齿轮、链轮、皮带轮等联结传递动力。
本离合器主要是用于给料装置、步进机构、包装机、制钉机和装订机等。

13813661008

立即咨询

产品详情

GCS滚柱式超越离合器特性及应用：

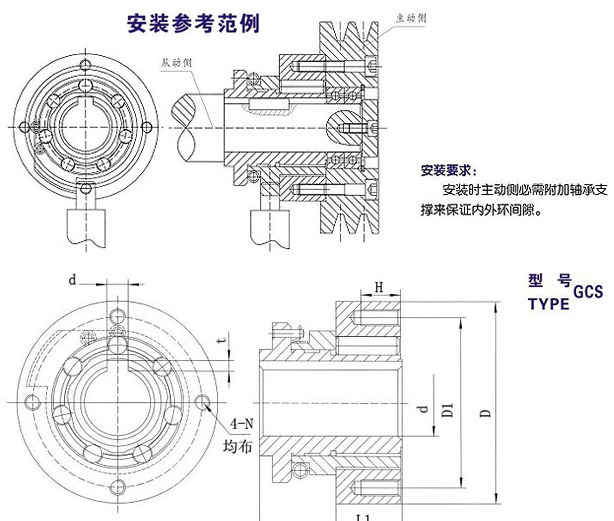

GCS系列为滚柱式带拨爪的超越离合器，其内部采用滑动轴承。工作时是主动侧带动从动侧(如安装图所示)一起旋转。在工作时需要内环停止时，可由拨爪机构控制。当挡块挡住拨爪时，从动侧立刻停止，而主动侧则继续运转。
可与齿轮、链轮、皮带轮等联结传递动力。
本离合器主要是用于给料装置、步进机构、包装机、制钉机和装订机等。

型号	额定扭矩〔N·m〕	超越极-限转速〔r/min〕		外形尺寸〔mm〕								重量〔kg〕
型号	额定扭矩〔N·m〕	内环	外环	d(H7)	D₁	D	L	L₁	N	b×t	H	重量〔kg〕
GCS2576	49	595	1000	25	64	76	54	24.5	M6	8×3.3	15	1.1
GCS3086	60	525	850	30	74	86	55	26	M8	10×3.3	16	1.5
GCS3596	100	410	720	35	84	96	68	30	M8	10×3.3	16	3.07
GCS40110	160	386	684	40	95	110	80	38	M10	12×3.3	18	4.68
GCS45125	246	346	630	45	112	125	85	42	M10	12×3.3	18	5.65
GCS50140	380	335	605	50	120	140	96	50	M12	14×3.8	20	7.63
GCS55160	613	290	505	55	140	160	108	56	M14	14×3.8	20	10.5
GCS60180	1175	250	423	60	156	180	120	65	GCS14	16×4.3	20	17.89
GCS65200	1510	223	360	65	164	200	130	65	M16	16×4.3	20	20.15
GCS70225	2819	168	266	70	180	225	135	70	M18	18×4.4	20	26.52
