特性及应用：
ECKZ系列为箱体式楔块型单向离合器，有轴承及油封，装于铸铁制作的外壳中，油润滑方式为标准方 式。外壳表面用于提供冷却效果，壳体内壳灌注大量润滑油以提供长时间使用的安全性，无短时间换油的困 扰。

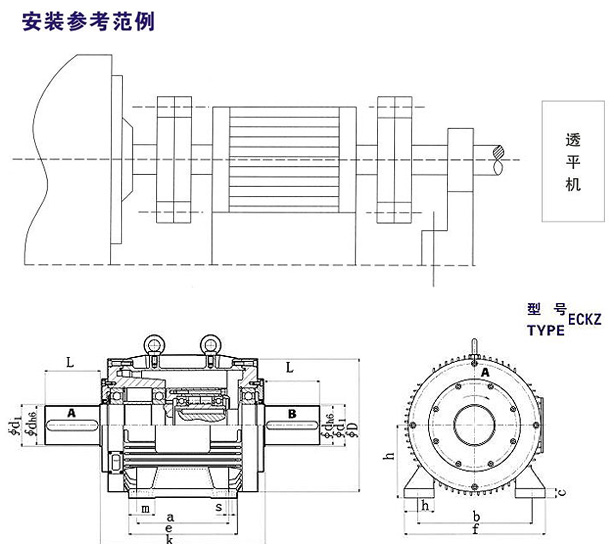

此型号其二端必须以可挠曲性连轴器联结动力源与被驱动元件。当主动力源持续运转时双动力源之离合 器或备用动力源脱离主动力源，而进行例行性保养工作。润滑油之更换无需停止动力源。
此型号被设计用于需要大功率高速度组件需求之双动力源或备用动力源所用单向离合器，例如：工业用 大型风扇、泵及透平机等。
型号 | 额定扭矩 | 超越极限转速 | 外形尺寸〔mm〕 | 键槽尺寸 | 重量 | |||||||||||||||
宽度 | 高度 | |||||||||||||||||||
内环 | 外环 | d〔h6〕 | L | K | D | d1 | h | m | n | f | e | a | b | s | c | H | t1 | |||
ECKZ38 | 288 | 5000 | 3500 | 38 | 80 | 280 | 194 | 45 | 100 | 33.5 | 42 | 200 | 175 | 140 | 160 | 14 | 14 | 10 | 5.0 | 52.5 |
ECKZ42 | 612 | 4200 | 2920 | 42 | 110 | 330 | 258 | 55 | 132 | 40 | 55 | 260 | 218 | 178 | 216 | 14 | 16 | 12 | 5.0 | 69.8 |
ECKZ65 | 1375 | 3600 | 2430 | 65 | 140 | 430 | 310 | 80 | 160 | 58 | 71.5 | 318 | 260 | 210 | 254 | 18 | 22 | 18 | 7.0 | 84.6 |
ECKZ75 | 2250 | 3300 | 2015 | 75 | 140 | 430 | 310 | 80 | 160 | 58 | 71.5 | 318 | 260 | 210 | 254 | 18 | 22 | 20 | 7.5 | 87.2 |
ECKZ75T | 3312 | 3000 | 1672 | 75 | 140 | 430 | 310 | 80 | 160 | 58 | 71.5 | 318 | 260 | 210 | 254 | 18 | 22 | 20 | 7.5 | 90.3 |
ECKZ90 | 5000 | 2600 | 1340 | 90 | 170 | 510 | 434 | 95 | 225 | 80.5 | 92 | 436 | 346 | 286 | 356 | 22 | 30 | 25 | 9.0 | 118.1 |
ECKZ120 | 9375 | 1900 | 1122 | 120 | 170 | 510 | 434 | 130 | 225 | 80.5 | 92 | 436 | 346 | 286 | 356 | 22 | 30 | 32 | 11 | 120.4 |
ECKZ120T | 20000 | 1500 | 930 | 120 | 210 | 800 | 610 | 130 | 315 | 100 | 131 | 620 | 550 | 457 | 508 | 30 | 46 | 32 | 11 | 176.5 |
ECKZ160 | 45000 | 980 | 650 | 160 | 250 | 800 | 610 | 190 | 315 | 100 | 131 | 620 | 550 | 457 | 508 | 30 | 46 | 40 | 13 | 182.3 |
