CKN单向楔块超越离合器特性及应用：
CKN系列为楔块式单向离合器，内含轴承支撑及油封。
传递扭矩的端盖和安装在其上的止动销应与工作机壁上的孔连为一体，止动销与孔的配合间隙为止动销直径的1%。端盖为组装式的，用户可自行选择旋转方向。
主要适用于中、低速防止逆转，如皮带输送机及斗式提升机等。

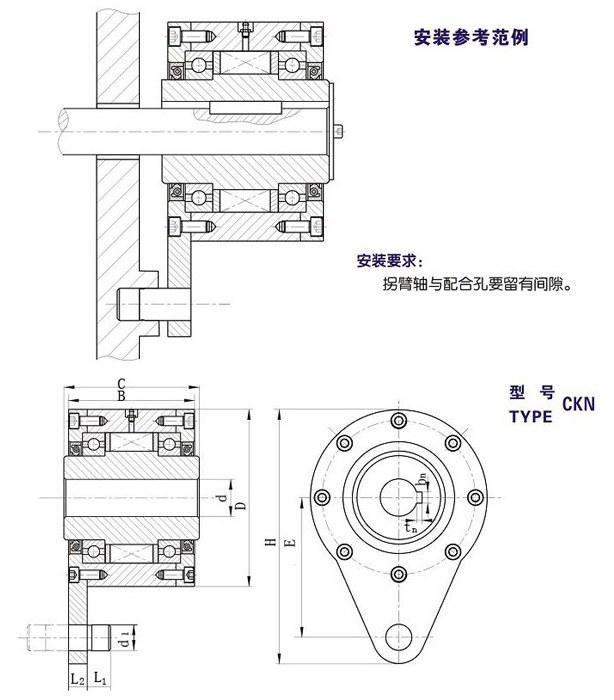

型号 | 额定扭矩 | 超越极-限转速 | 外形尺寸〔mm〕 | 重量 | |||||||||
d(H7) | D | B | C | E | H | L1 | L2 | d1 | bn×tn | ||||
CKN1262 | 44 | 1200 | 12 | 62 | 42 | 44 | 44 | 87 | 10 | 14 | 10 | 4×1.8 | 1.40 |
CKN1568 | 100 | 1200 | 15 | 68 | 52 | 54 | 47 | 93 | 10 | 14 | 10 | 5×2.3 | 1.80 |
CKN2075 | 145 | 1000 | 20 | 75 | 58 | 60 | 54 | 103 | 10 | 14 | 12 | 6×2.8 | 2.30 |
CKN2590 | 230 | 900 | 25 | 90 | 60 | 62 | 62 | 123 | 14 | 18 | 16 | 8×3.3 | 3.40 |
CKN30100 | 400 | 800 | 30 | 100 | 68 | 70 | 68 | 135 | 14 | 18 | 16 | 10×3.3 | 4.50 |
CKN35110 | 580 | 700 | 35 | 110 | 74 | 76 | 78 | 155 | 18 | 22 | 20 | 10×3.3 | 5.60 |
CKN40125 | 820 | 600 | 40 | 125 | 86 | 88 | 85 | 170 | 18 | 22 | 20 | 12×3.3 | 8.50 |
CKN45130 | 900 | 600 | 45 | 130 | 86 | 88 | 90 | 180 | 22 | 26 | 25 | 14×3.8 | 8.90 |
CKN40150 | 1700 | 500 | 50 | 150 | 94 | 96 | 102 | 205 | 22 | 26 | 25 | 16×4.3 | 12.8 |
CKN55160 | 2100 | 500 | 55 | 160 | 104 | 106 | 108 | 220 | 25 | 30 | 32 | 16×4.3 | 16.2 |
CKN60170 | 2800 | 400 | 60 | 170 | 114 | 116 | 112 | 232 | 25 | 30 | 32 | 18×4.4 | 19.3 |
CKN70190 | 4600 | 400 | 70 | 190 | 134 | 136 | 135 | 268 | 30 | 35 | 38 | 20×4.9 | 23.5 |
CKN80210 | 6800 | 300 | 80 | 210 | 144 | 146 | 145 | 290 | 30 | 35 | 38 | 22×5.4 | 32.0 |
CKN90230 | 11600 | 300 | 90 | 230 | 158 | 160 | 155 | 320 | 40 | 45 | 50 | 22×5.4 | 47.2 |
