CKL-D滚柱单向离合器特性及应用:
CKL-D系列为带半联轴器(弹性柱销齿式联轴器)的非接触楔块式单向离合器,内含轴承支撑。出厂时己 加注润滑油。
用于有偏移的两轴之间脱开或传递动力,与CKL-B同系列对比,可传递较大扭矩。
该系列广泛用于包装、矿山、冶金、水泥、电力等机械上。常用作超越离合器。

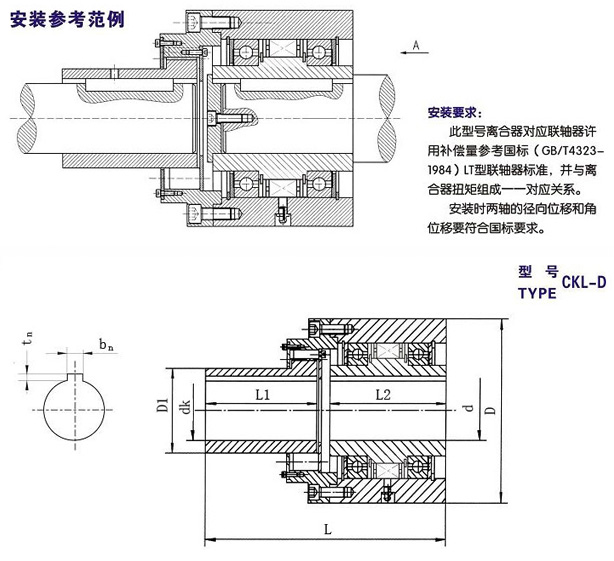

型号 | 额定扭矩 | 超越极-限转速 | 外形尺寸〔mm〕 | 重量 | ||||||||
nmax | nmin | d〔H7〕 | Dk(H7) | D | D1 | L | L1 | L2 | bn×tn | |||
CKL-D30110 | 580 | 800 | 2500 | 30 | 28 ~45 | 110 | 66 | 146 | 53 | 86 | 8×3.3 | 12.5 |
CKL-D40125 | 800 | 780 | 2500 | 40 | 36 ~55 | 125 | 78 | 168 | 62 | 98 | 10×3.3 | 14.5 |
CKL-D45130 | 815 | 740 | 2500 | 45 | 42 ~58 | 130 | 80 | 168 | 62 | 98 | 12×3.3 | 16 |
CKL-D50150 | 1400 | 720 | 2500 | 50 | 48 ~65 | 150 | 94 | 207 | 82 | 117 | 14×3.8 | 24 |
CKL-D55165 | 1700 | 660 | 2500 | 55 | 54 ~68 | 165 | 100 | 233.5 | 95 | 130 | 14×3.8 | 35.6 |
CKL-D60170 | 2200 | 610 | 2000 | 60 | 58 ~70 | 170 | 108 | 244 | 97 | 138 | 16×4.3 | 37 |
CKL-D70190 | 4420 | 600 | 2000 | 70 | 68~78 | 190 | 115 | 312.5 | 130 | 172.5 | 16×4.3 | 67.5 |
CKL-D80210 | 6800 | 490 | 2000 | 80 | 78 ~85 | 210 | 125 | 340 | 153 | 177 | 18×4.4 | 80 |
CKL-D90230 | 11000 | 480 | 2000 | 90 | 90~98 | 230 | 135 | 369 | 150 | 209 | 22×5.4 | 127.5 |
CKL-D100270 | 16000 | 450 | 1500 | 100 | 96~105 | 270 | 145 | 422.5 | 186 | 222.5 | 25×5.4 | 162.5 |
CKL-D110320 | 22000 | 420 | 1500 | 110 | 110~125 | 320 | 160 | 455 | 188 | 252 | 28×6.4 | 203 |
CKL-D120360 | 25000 | 400 | 1500 | 120 | 115~135 | 360 | 190 | 480 | 202 | 262 | 32×7.4 | 263 |
CKL-D130400 | 38000 | 375 | 1500 | 130 | 125~150 | 400 | 210 | 500 | 207 | 275 | 36×8.4 | 342 |
